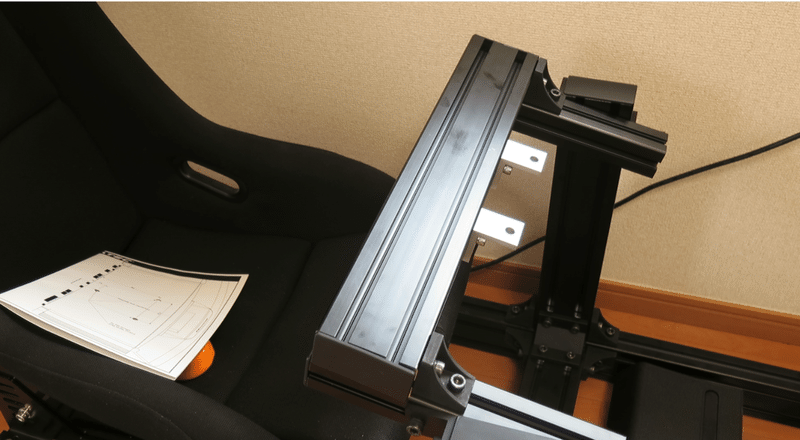

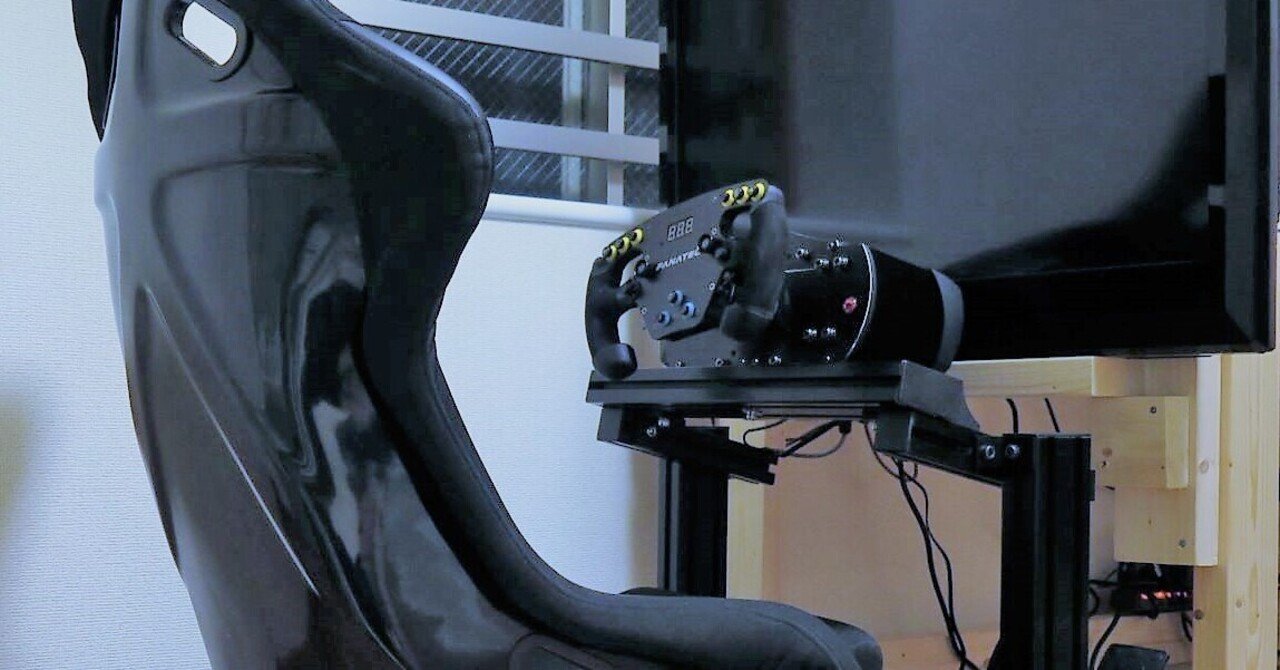

現在、私がiRacingで使用しているコクピットですが、MISUMIのフレームを使っています。
※今はどうか知りませんが、当時、エクセルがインストールされていないと発注ができませんでした。
そして、MISUMIは、規約上個人事業主または法人への販売のみ行なっています。一般の方は、個人事業主のお知り合いに注文を頼んだり、ご自身が個人事業主になる必要があるかと思います。

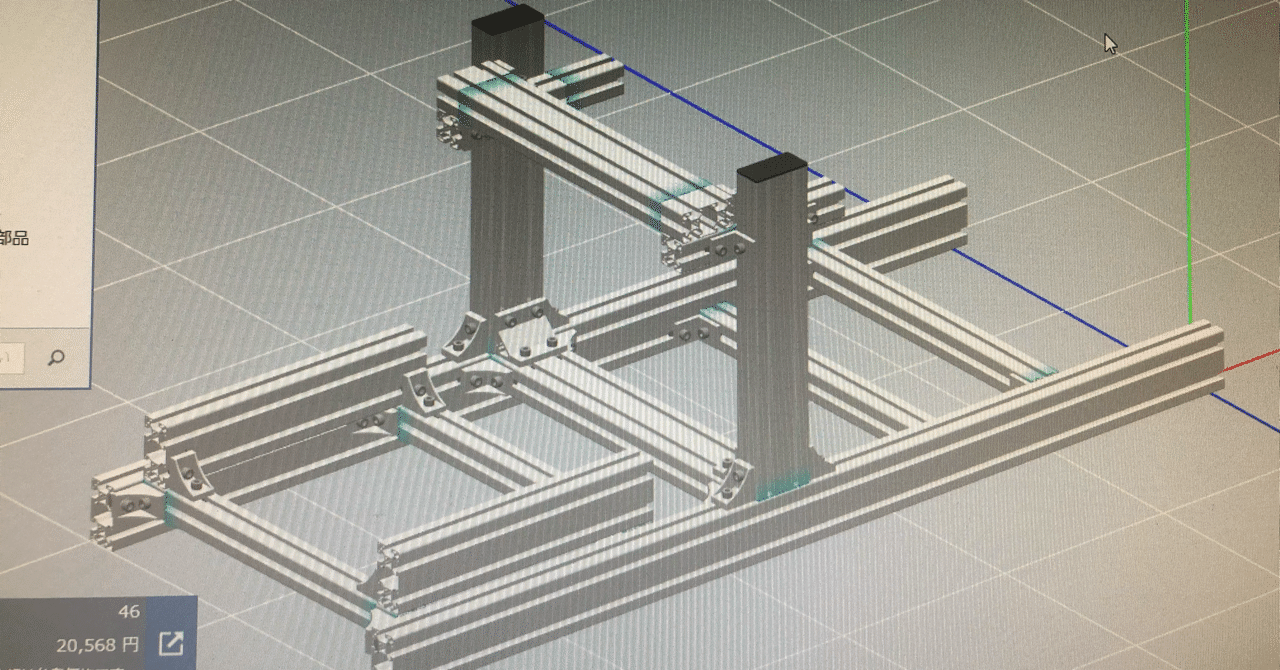

このページではMISUMIフレームを発注した際の私のデータ(一部改良バージョン)をアップロードしておきます。
中身を理解したうえでダウンロードしていただきたいので、ページの一番下にリンクを貼っておきました。
多少、データを触ったので、この通りに発注してうまく組めなくても、全く責任を負いません。
なので、このデータはあくまで設計をする際のベースとして考えてください。
現状、28000円弱で組めるようにしています。黒色じゃなく、シルバーにすればまた25000円以下で組めるかもしれません。もちろん、これにシートを追加で購入し、取り付ける必要があります。
ある程度、「自分で調べてどうにかしてやろう」という根性が無いと、自分の身体に合わないものができあがってしまうかもしれないので、細かい説明はここでは書かないでおきます。(手抜き笑
こちらの①~④を読んで、「まぁ、できそうかなー」と思ったら真似してみてください。

また、私の設計したフレームにFANATEC製品を装着するにはフレームへの穴あけ加工が必要です。詳細は下記リンク先参照。

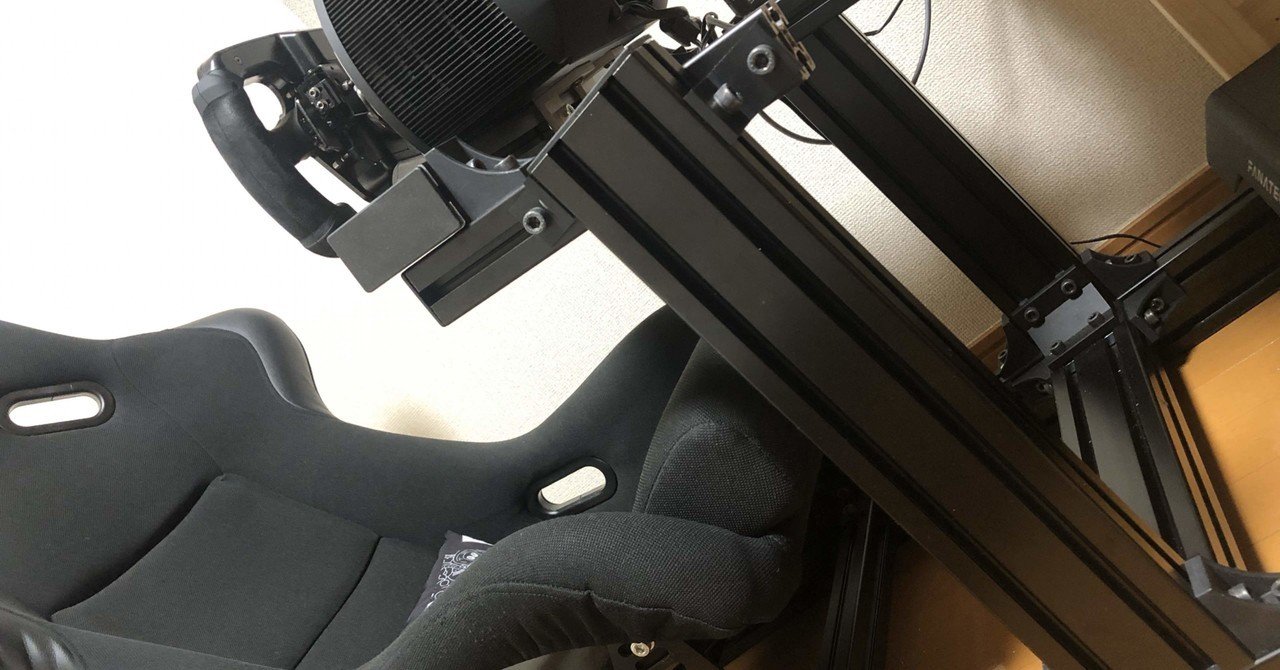

修正箇所①アームを延長
青くなっている所ですが、私の体にはぴったり合っていますが、左右とも延長しています。
25cm→40㎝
これにより、ステアリングの前後位置の調整幅が大きくなっています。

そのままだとちょっと短かったので…。

修正箇所②シートの台座(40×80)を撤去
元々シートの下に台座を設置していましたが、私には不要でしたので撤去しました。


Q.0 更に改良すべき点はありますか?
設計に関して、私の反省点も下記にまとめていますので参考にしていただけたらと思います。

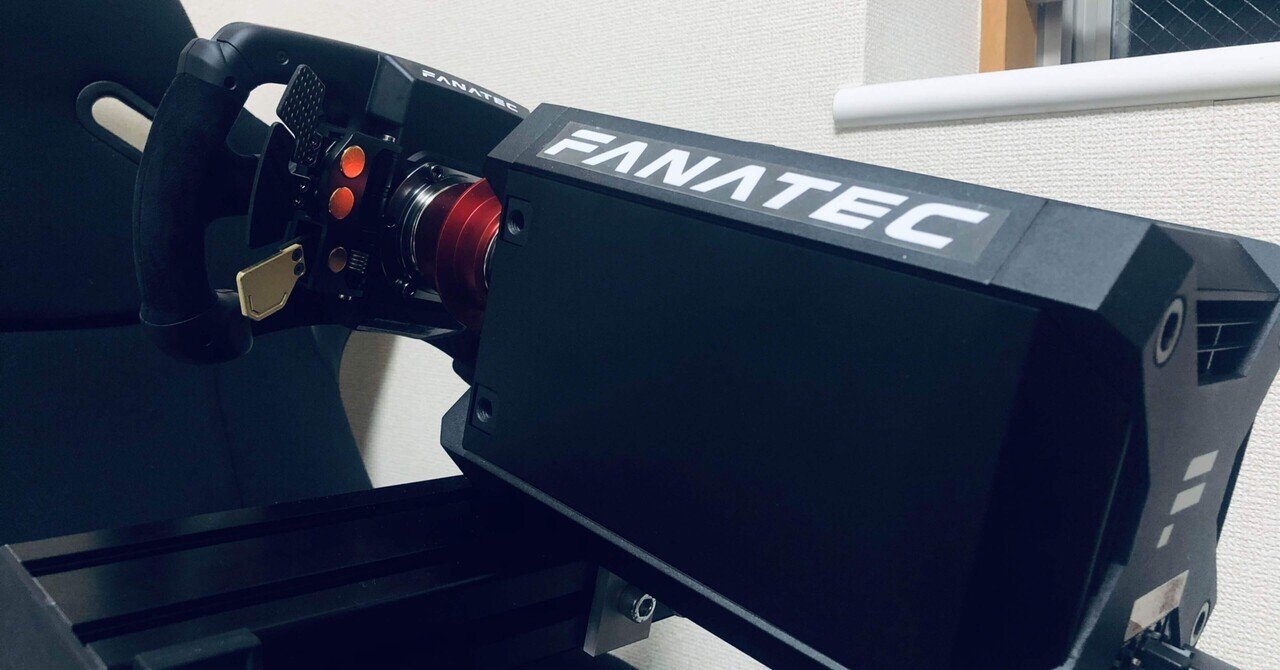

Q.1 FANATECのホイールベースを付けられますか?
CSLもCSWもDD1もDD2もCSL DDも台座に穴を空ければ付けられる仕様としています。本当に、ご自身で穴を空ける勇気がある方は下記ページをよくお読みください。

下記ホイールベース設置済


Q.2 どれぐらいの体型の人が使用できますか?
身長170㎝ぐらいまでには十分対応しているはずです。
165㎝の私の体でも、足の長さがあと20㎝長くてもギリギリ足りる、ベースフレーム長になっています。
念のため、大柄な方はもう少し余裕を持って、床面の40×80の素材を延長したほうがいいかと思います。
合成についてはこの4040や4080部材であれば十分かと思います。
その他伝えたいことは?
私自身、このアルミフレームを組んでからも、ペダルの角度を調整したいだとか、シフターを取り付けたいだとか、いろいろあり複数回部品を追加発注しています。
とりあえず、安価にアルミフレームを組むベースとしてお考えください。
上記を理解したうえでダウンロードされる方
最終的な責任は、あなたにあることをご理解の上、参考にされたい方はダウンロードしてください。
ゴリラ工学?に基づいたオーバースペックコクピットはこちら

なんか、いろいろめんどくさそうだと思った方↓
コメント
こんにちは。
こちらのブログを参考にコクピットを自作しようと思ってデータを参考にしたいと思いファイルをダウンロードしたのですが、ファイルが特殊で開くことができません。
MISUMIのソフトも個人では会社名を記入しなければダウンロードも出来ず。。。
なんとか、違う形で公開することは出来ませんでしょうか?
よろしくお願い致します。
コメントありがとうございます!
ミスミのソフトがダウンロードできないとなると、下記のサイトに、
全体図と寸法が記載した図を載せているので、参考にされてみてください(*^_^*)
40×80のフレームと40×40のフレームを使用して作成しています。
https://note.com/mak1_racing/n/nf5b7423daf85?magazine_key=m74dfe577645e
参考になせてもらおうと思いましたが、もう設計ファイルは公開されてませんか?
DLできなかったので
ご連絡ありがとうございます。クリックしただけだとダウンロードできなかったですね。
ブラウザにURLを貼り付けたらダウンロードできました!
ありがとうございます
DLできました
コメント失礼します。
こちらの記事で公開してくださっているCADデータをお借りさせていただいてミスミに発注したいと考えているのですが、法人か個人事業主しか会員登録できないようです;;
DLしたデータを開くために必要な「MISUMI FRAMES」というソフトの申し込みページも会社名や業種が必須になっています…
MASKさんはどうやってミスミで購入・ダウンロードされたのでしょうか?
教えていただけますと幸いです。
コメントありがとうございます!
このページに記載するのを忘れていました。
お気づきの通り、規約上法人や個人事業主しか登録購入等できませんので、
個人事業主になるのか、お知り合いの法人・個人事業主の方にお願いしてください、としか書けません。(他のページには記載していたのですが、このページに書くのを忘れておりました💦追記しておきたいと思います。
